可节约能源10%
1,设备适用范围:.
燃煤导热油炉,蒸汽炉,各类高温余热回收。
2,改造节能效果:
将锅炉排烟温度350oc,下降150oc分别产生热水, 热空气, 蒸汽等。
3,运行图解:
回收装置的结构形式:径向超导管水平放置在由回收装置壳体构成的烟道中, 超导管内管两端伸出壳体,烟气垂直向超导管从烟道流过,水从径向超导管的内管里流过;烟气与超导管及翅片接触,现超导管内管完全隔开, 超导管内管两端与无缝弯头之间的焊缝变完全在烟道外面。

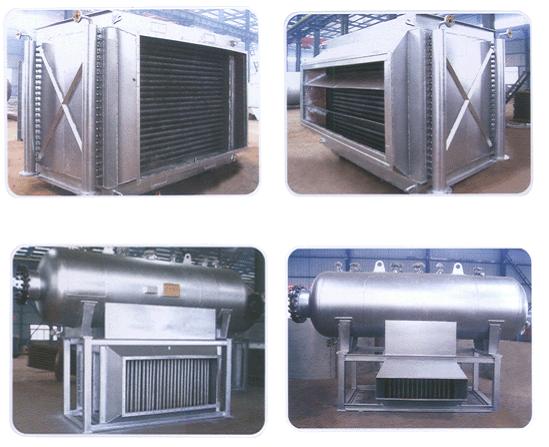

径向超导管省煤器的特点:
1、布置、安装方便：设备可以为立式，烟气竖直流过烟道；也可以为卧式，烟气水平流过烟道；为工艺设计及用户带来极大的方便。
2、安全可靠：烟气与给水管道完全隔开，给水管道的焊缝完全在壳体外部，即使给水管道的焊缝发生意外损坏，给水也不会进入烟道；而且检查、维修方便。
3、搞露点腐蚀，壁温可调：通过调整径向超导管冷、热两侧的传热面积来控制管腔内蒸汽温度在一个合适的范围，从而控制热管外管壁温度在烟气露点温度以上，有效防止露点腐蚀。
4、外管采用高频螺旋电阻焊翅片强化传热，传热效率高；径向超导管管腔可容纳较多的不凝性气体，使用寿命较长；烟道无死角，烟气阻力小。
5、设置有膨胀结构，有效消除温差应力。
径向超导管省煤器能很好的满足用户提出的安全、可靠、高效、布置与安装容易，使用寿命长等等要求，是冷却工艺气体和余热回收节能的理想设备。特别适合在硫酸装置中用来冷却工艺气体。
